КМП403ЕН1Б
КМП403ЕН1-8, КМП403ЕН1А, КМП403ЕН1Б, КМП403ЕН2А, КМП403ЕН2Б, КМП403ЕН3А, КМП403ЕН3Б, КМП403ЕН4А, КМП403ЕН4Б, КМП403ЕН5А, КМП403ЕН5Б, КМП403ЕН6А, КМП403ЕН6Б, КМП403ЕН7А, КМП403ЕН7Б, КМП403ЕН8А, КМП403ЕН8Б
Линейный стабилизатор напряжения с защитой от короткого замыкания и коррекцией выходного напряжения
Документы
Описание
Микросхемы КМП403ЕН1А, КМП403ЕН2А, КМП403ЕН3А, КМП403ЕН4А, КМП403ЕН5А, КМП403ЕН6А, КМП403ЕН7А, КМП403ЕН8А представляет собой стабилизаторы напряжения с возможностью защиты от короткого замыкания/превышения выходного тока и возможностью подстройки выходного напряжения.
Содержат 22 интегральных элемента.
Корпус с однорядным расположением 6 выводов, масса не более 15 г.
Назначение выводов
1 - установка тока нагрузки
2, 3 - вход напряжения
4 - выход напряжения
5 - коррекция выходного напряжения
6 - общий

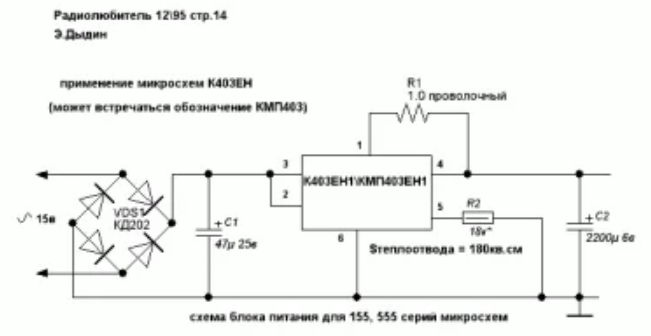

Схема включения КМП403ЕН1, К403ЕН1
Если вместо R1 поставить перемычку, то ни в коем случае нельзя допускать даже кратковременного замыкания выхода. R1 служит для установки максимального выходного тока, при превышении которого напряжение на выходе отсутствует. При исключении резистора R2, вывод 5 микросхемы оставить свободным. R2 подстраивает в небольших пределах выходное напряжение.
Микросхемы делятся на две группы, имеющие нестабильность по току и напряжению: А - 0,01%, Б - 0,05%.
ТКН равен ± 0,05%. Разброс выходного напряжения - 2%. Минимальный ток нагрузки - 0,05А.
Рассеиваемая мощность без теплоотвода 1Вт, с теплоотводом - 15 Вт.
Параметры
| Параметр | КМП403ЕН1А | КМП403ЕН1Б | КМП403ЕН2А | КМП403ЕН2Б | КМП403ЕН3А | КМП403ЕН3Б | КМП403ЕН4А | КМП403ЕН4Б | КМП403ЕН5А | КМП403ЕН5Б | КМП403ЕН6А | КМП403ЕН6Б | КМП403ЕН7А | КМП403ЕН7Б | КМП403ЕН8А | КМП403ЕН8Б | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Выходное напряжение | Uout | 5 В | 5 В | 6 В | 6 В | 9 В | 9 В | 12 В | 12 В | 15 В | 15 В | 24 В | 24 В | 27 В | 27 В | 30 В | 30 В |
Выходной ток | IOUT | 2 А | 2 А | 2 А | 2 А | 1.5 А | 1.5 А | 1.5 А | 1.5 А | 1.5 А | 1.5 А | 1 А | 1 А | 1 А | 1 А | 1 А | 1 А |
Входное напряжение | UIN | 11 В ~ 17 В | (не задано) | 12 В ~ 18 В | (не задано) | 15 В ~ 22 В | (не задано) | 18 В ~ 27 В | (не задано) | 21 В ~ 31 В | (не задано) | 30 В ~ 45 В | 30 В ~ 45 В | 33 В ~ 50 В | 33 В ~ 50 В | 36 В ~ 54 В | 36 В ~ 54 В |
